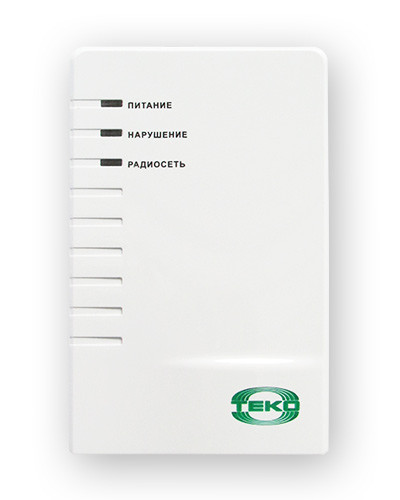

Астра-РИ-М РР Радиорасширитель беспроводных зон, встроенный радиомодуль

• прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,
• выдача извещений на встроенные релейные выходы и выход открытый коллектор,
• выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле);

• режим 1 обеспечивает работу с радиоканальными извещателями:
  • выпуска до декабря 2015 года,
  • выпуска с декабря 2015 года, но со снятой перемычкой Rmod,
  •  Астра-361РК, Астра-3531, Астра-421РК2, Астра-4511РК2, РПД Астра-РИ
• режим 2 обеспечивает работу с радиоканальными извещателями с оптимизированным радиоканалом выпуска с декабря 2015 года с установленной перемычкой на вилку Rmod;

• автономный - заводский режим РР, версия программного обеспечения RRa-rim-av2_х,
• системный - устанавливается сменой ПО на версию RRs_rim-av1_х с помощью программы для компьютера ПКМ Астра Pro,
• ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РР (и для автономного и для системного);

• регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов,
• регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR,
• поддержку до 4-х РТР с одним уровнем ретрансляции,
• регулировку времени контроля канала связи:
  • от 2 минут для режима 2,
  • 10/20/40 минут для режима 1 (для радиоизвещателей исп.РК2 поддерживается выбор 5 минут),
• смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR,
• программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR,
• поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А/АР (общее количество 2 шт.),
• выбор режима работы выхода ТМ: выдача кода в формате ключа Touch memory (ТМ) или режим переключателя (взят/снят), с помощью программы Pconf-RR,
• формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М;

• работу в качестве расширителя беспроводных зон в составе системы с применением центрального ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro),
• подключение до 4-х РР к центральному ППКОП серии Pro,
• информационный обмен с ППКОП по интерфейсу RS-485,
• регистрацию до 192 радиоустройств системы Астра-РИ-М разных типов (до 48 радиоустройств с применением Астра-712 Pro),
• поддержку до 16 РТР (по 4 на каждый РР) с одним уровнем ретрансляции;

• ретрансляцию сигналов от 47 радиоустройств разных типов,
• смену частотной литеры с помощью перемычки и кнопки на плате РР,
• регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера;

• УОО Протон-4, УОО  Протон-4G, УОО  Протон-4К/G (СПИ  «Протон», НПО  «Центр-Протон»)
• Приток-А-КОП (01/02), (РСПИ «Приток-А»,Охранное бюро «Сократ»),
• Лунь-11 mod.2, Лунь-25 (СПИ «Орлан», ООО «Охрана и безопасность»),
• NV 8704, NV 2110, NV 2116, NV 2164 (NAVIgard, ООО «Навигард»)
• Аларм-11 исп.Б (АСОС «Алеся», ЗАО НТ «Аларм»).

Основные данные

• замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР
• разомкнуты при получении тревожного извещения

• замкнут при отсутствии извещений «Нет связи», «Блокирование радиоканала», «Неисправность» от извещателей
• разомкнут в случае возникновения данных событий

• включен (замкнут) при отсутствии события «Вскрытие» от извещателей
• выключен (разомкнут) в случае возникновения данного события
